QEA012

m²

Cobertura plana não acessível, ventilada, auto-protegida, tipo convencional. Impermeabilização com lâminas asfálticas, tipo bicamada.

73,19€

Cobertura plana não acessível, ventilada, auto-protegida, tipo convencional, pendente do 1% ao 15%. FORMAÇÃO DE PENDENTES: painel cerâmico furado com ligação macho-fêmea de 80x25x3,5 cm com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6, de 3 cm de espessura, acabamento afagado, sobre muretes de tijolo cerâmico furado de 30x20x9 cm, assente com argamassa de cimento, confeccionada em obra, dosificação 1:6, dispostos cada 80 cm e com 30 cm de altura média, rematados superiormente com mestras de argamassa de cimento, confeccionada em obra, dosificação 1:6; ISOLAMENTO TÉRMICO: manta de lã de vidro, manta Kraft (TI 212) "KNAUF INSULATION"; IMPERMEABILIZAÇÃO: tipo bicamada, colada, composta por membrana de betume modificado com elastómero SBS, LBM(SBS)-30-FV, prévia aplicação de primário com emulsão asfáltica aniônica com cargas, e membrana de betume modificado com elastómero SBS, LBM(SBS)-40/G-FP colada à anterior com maçarico, sem coincidir as suas juntas. O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt04lpt010c

Ud

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, para utilização em alvenaria protegida (peça P), densidade 746 kg/m³, segundo NP EN 771-1.

6,000

0,17

1,02

mt08aaa010a

m³

Água.

0,012

1,50

0,02

mt01arg005a

t

Areia de pedreira, para argamassa preparada em obra.

0,065

18,00

1,17

mt08cem011a

kg

Cimento Portland CEM II/B-L 32,5 R, cor cinzento, em sacos, segundo NP EN 197-1.

10,000

0,10

1,00

mt16pea020b

m²

Painel rígido de poliestireno expandido, segundo NP EN 13163, bordo lateral recto, de 20 mm de espessura, resistência térmica 0,55 m²°C/W, condutibilidade térmica 0,036 W/(m°C), para junta de dilatação.

0,010

1,34

0,01

mt16lki020ddb

m²

Manta de lã de vidro, revestida numa das suas faces com uma barreira de vapor constituída por papel kraft e polietileno, fornecida em rolos, manta Kraft (TI 212) "KNAUF INSULATION", de 80 mm de espessura, segundo EN 13162, com certificado de qualidade do ar interior Eurofins Gold, resistência térmica 2 m²°C/W, condutibilidade térmica 0,04 W/(m°C), Euroclasse F de reacção ao fogo segundo NP EN 13501-1, com código de designação MW-EN 13162-T1-Z3, de aplicação como isolante térmico e acústico entre muretes de coberturas inclinadas ou planas ventiladas, e sobre tectos falsos. As resinas utilizadas na fabricação não contêm formaldeído nem fenóis (E-Technology).

1,200

3,28

3,94

mt04lvg020c

Ud

Painel cerâmico furado com ligação macho-fêmea, para revestir, 80x25x3 cm, com topos rectos.

5,000

0,39

1,95

mt14lga010ca

m²

Membrana de betume modificado com elastómero SBS, LBM(SBS)-40/G-FP, de 2,5 mm de espessura, massa nominal 4 kg/m², com armadura de feltro de poliéster reforçado e estabilizado de 160 g/m², com auto-protecção mineral de cor cinzento. Segundo EN 13707.

1,100

7,08

7,79

mt14lba010a

m²

Membrana de betume modificado com elastómero SBS, LBM(SBS)-30-FV, de 2,5 mm de espessura, massa nominal 3 kg/m², com armadura de feltro de fibra de vidro de 60 g/m², de superfície não protegida. Segundo EN 13707.

1,100

4,09

4,50

mt14iea020c

kg

Emulsão asfáltica aniônica com cargas.

0,300

1,74

0,52

mq06hor010

h

Betoneira.

0,032

1,88

0,06

mo020

h

Oficial de 1ª construção.

0,853

20,15

17,19

mo113

h

Operário não qualificado construção.

1,204

19,06

22,95

mo054

h

Oficial de 1ª montador de isolamentos.

0,055

20,72

1,14

mo101

h

Ajudante de montador de isolamentos.

0,055

19,67

1,08

mo029

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,186

20,15

3,75

mo067

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,186

19,67

3,66

%

Custos directos complementares

2,000

71,75

1,44

Custo de manutenção decenal: 24,15€ nos primeiros 10 anos.

Total:

73,19

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

Especificações para unidades de alvenaria — Parte 1: Tijolos cerâmicos para alvenaria

EN 197-1:2011

1.7.2012

1.7.2013

1+

Cimento — Parte 1: Composição, especificações e critérios de conformidade para cimentos correntes

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados em poliestireno expandido (EPS) — Especificação

EN 13162:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados de lã mineral (MW) — Especificação

EN 13707:2004+A2:2009

1.4.2010

1.10.2010

Membranas de impermeabilização f lexíveis — Membranas betuminosas armadas para impermeabilização de cober turas — Definições e características

UNIDADE DE OBRA QEA012: COBERTURA PLANA NÃO ACESSÍVEL, VENTILADA, AUTO-PROTEGIDA, TIPO CONVENCIONAL. IMPERMEABILIZAÇÃO COM LÂMINAS ASFÁLTICAS, TIPO BICAMADA.

CARACTERÍSTICAS TÉCNICAS

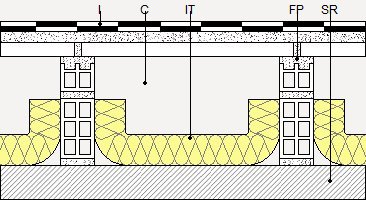

Cobertura plana não acessível, ventilada, auto-protegida, tipo convencional, pendente do 1% ao 15%. FORMAÇÃO DE PENDENTES: painel cerâmico furado com ligação macho-fêmea de 80x25x3,5 cm com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6, de 3 cm de espessura, acabamento afagado, sobre muretes de tijolo cerâmico furado de 30x20x9 cm, assente com argamassa de cimento, confeccionada em obra, dosificação 1:6, dispostos cada 80 cm e com 30 cm de altura média, rematados superiormente com mestras de argamassa de cimento, confeccionada em obra, dosificação 1:6; ISOLAMENTO TÉRMICO: manta de lã de vidro, manta Kraft (TI 212) "KNAUF INSULATION"; IMPERMEABILIZAÇÃO: tipo bicamada, colada, composta por membrana de betume modificado com elastómero SBS, LBM(SBS)-30-FV, prévia aplicação de primário com emulsão asfáltica aniônica com cargas, e membrana de betume modificado com elastómero SBS, LBM(SBS)-40/G-FP colada à anterior com maçarico, sem coincidir as suas juntas.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a cobertura de qualquer acção mecânica não prevista no cálculo, até que se proceda à execução da sua capa de protecção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Código LER

Tipo

Peso (kg)

Volume (l)

17 01 02

Tijolos.

2,940

2,352

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

0,326

0,217

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,357

0,238

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,184

0,307

17 01 03

Ladrilhos, telhas e materiais cerâmicos.

2,520

2,016

17 03 02

Misturas betuminosas não abrangidas em 17 03 01.

0,531

0,531

Resíduos gerados:

6,858

5,661

15 01 01

Embalagens de papel e cartão.

0,105

0,140

17 02 03

Plástico.

0,187

0,312

17 02 01

Madeira.

0,312

0,284

15 01 04

Embalagens de metal.

0,018

0,030

Embalagens:

0,622

0,765

Total resíduos:

7,480

6,426
